Kabel ADSS, Mini ADSS kab tipikman itilize materyèl dielectric pou izolasyon ekstèn. Materyèl sa a gen sansiblite ba nan entèferans elektwomayetik epi li bay transmisyon siyal ki estab nan anviwònman sispann kab la. ADSS fib optik yo itilize pou liy transmisyon wo-vòltaj, lè l sèvi avèk gwo fò tou won transmisyon sistèm pouvwa, tout kab optik la se yon mwayen ki pa metalik, sispansyon endepandan. ADSS kab optik Sitiye sou gwo kay won pouvwa a kote entansite jaden elektrik la se pi piti a.
Kòd koulè fib
Koulè fib nan chak tib kòmanse nan nimewo 1 Blue.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Ble |
zoranj |
Vèt |
Brown |
Gri |
Blan |
Wouj |
Nwa |
Jòn |
Koulè wouj violèt |
Woz |
Aqua |

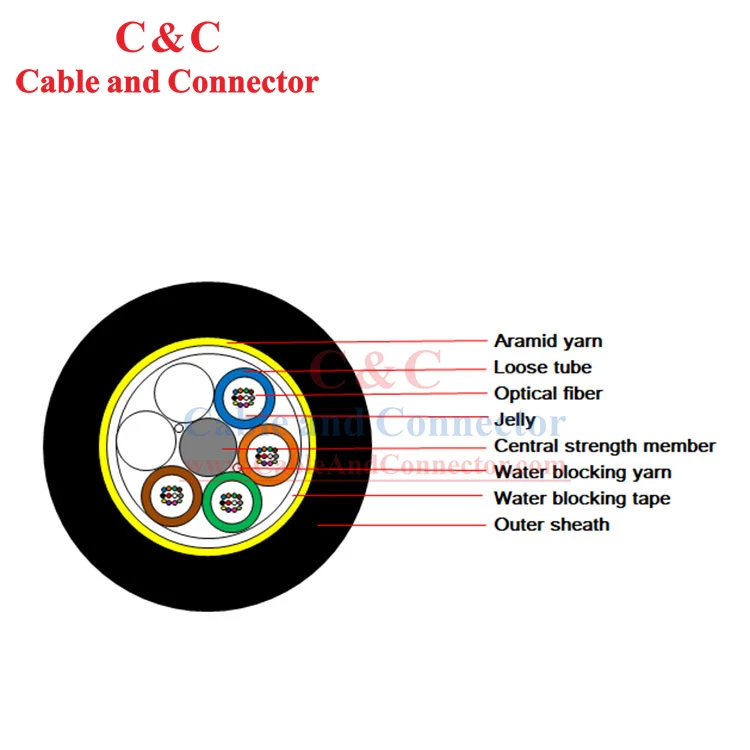

Estrikti kab ak paramèt
|
SN |
Atik |
Inite |
Valè |
|
1 |
No nan fib |
konte |
6/12/24 |
|
2 |
Pa gen fib pou chak tib |
konte |
6 |
|
3 |
No de eleman |
konte |
6 |
|
4 |
Dyamèt nominal tib |
mm |
2.0 |
|
5 |
Dyamèt nominal FRP |
mm |
2.2 |
|
6 |
PE kouch dyamèt |
mm |
- |
|
7 |
Dyamèt kab (± 5%) |
mm |
10.2 |
|
8 |
Pwa kab (± 10%) |
kg/km |
75 |
|
9 |
Tansyon kout tèm |
N |
2000 |
|
10 |
Kout tèm kraze |
N/100mm |
1000 |
|
11 |
Max span |
m |
100 |
|
12 |
Vitès van |
m/s |
25 |
|
13 |
Epesè glas |
mm |
0 |
Remak: gwosè mekanik yo se valè nominal.
Karakteristik nan kab optik
1) Min. reyon koube pou enstalasyon
Estatik: 15 x dyamèt kab
Dinamik: 20 x dyamèt kab
2) Ranje tanperati aplikasyon
Operasyon: - 40 degre ~ +60 degre
Enstalasyon: -10 degre ~ +60 degre
Depo/transpò: - 40 degre ~ +60 degre
3) Tès pèfòmans prensipal mekanik ak anviwònman an
|
Atik |
Metòd tès |
Kondisyon akseptasyon |
|
Fòs rupture IEC 60794-1-2-E1 |
-Chaj: Tansyon kout tèm - Longè kab: apeprè 50m - Tan chaj: 1min |
- Souch fib £ 0.33% - Pa gen repo fib ak pa gen okenn domaj djenn. |
|
Tès kraze IEC 60794-1-2-E3 |
- Chaj: Kout tèm kraze - Tan chaj: 1min |
- Chanjman pèt £ 0.1dB@1550nm - Pa gen repo fib ak pa gen okenn domaj djenn. |
Kondisyon konsepsyon
|
Pwojè I |
Pwojè II |
|
Nwayo fib |
Nwayo fib |
|
Enstalasyon span |
Max. tansyon admisib |
|
Klas vòltaj |
Klas vòltaj |
|
Max., Min., Mwayèn. tanperati |
|
|
Max. vitès van an |
|
|
Max. epesè kouvèti glas la |
|
