Gen anpil kalite konektè pou kòd patch fib optik, ki gen gwo siyifikasyon nan jaden an nan câbles fib optik. An jeneral, divès kalite konektè kab fib optik yo ka klase dapre kritè tankou objektif, kantite nwayo fib, mòd fib, metòd transmisyon, mwayen transmisyon, longè, kalite polisaj, ak metòd revokasyon. Navige atik sa a pou aprann sou klasifikasyon detaye kalite konektè fib optik.

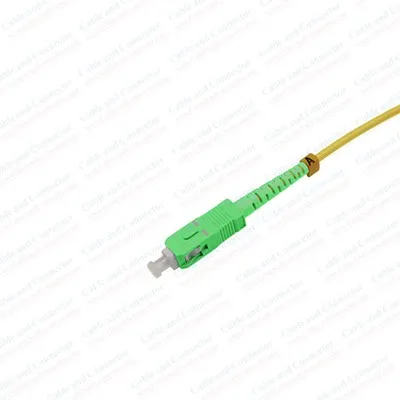

1. SC Connector: Seleksyon Creole
Youn nan konektè ki pi lajman itilize nan jaden an nan fib optik se konektè SC (konektè kare kare). Li te genyen popilarite ak vin premye chwa pou aplikasyon pou anpil akòz karakteristik inik li yo ak avantaj. Konektè SC la fasil rekonèt akòz fòm kare li yo, ki fè distenksyon ant li ak lòt konektè. Ka konsepsyon sa a fasil idantifye ak distenge ak lòt konektè nan rezo a. Fòm kare a tou bay estabilite ak anpeche wotasyon, asire yon koneksyon an sekirite.
Youn nan avantaj prensipal yo nan konektè SC la se mekanis kouple pouse-rale li yo. Mekanis sa a pèmèt koneksyon ak dekoneksyon rapid ak fasil san okenn zouti adisyonèl. Konektè a ka fasilman mete ak retire pa tou senpleman pouse oswa rale kò a konektè. Karakteristik sa a itil patikilyèman nan sitiyasyon kote yo mande souvan koneksyon ak dekoneksyon, tankou nan sant done oswa pandan antretyen rezo a.
Konektè SC yo lajman itilize nan sant done kote transmisyon done gwo vitès enpòtan. Yo konpatib ak tou de yon sèl-mòd ak multimode fib optik, fè yo apwopriye pou yon pakèt aplikasyon. Kit transmèt done sou distans ki long oswa nan yon rezo lokal, konektè SC bay koneksyon serye, efikas. Telekominikasyon yo se yon lòt zòn kote SC konektè yo lajman itilize. Yo souvan itilize nan rezo telefòn, enstalasyon fibre-to-the-home (FTTH), ak lòt aplikasyon pou telekominikasyon yo. Pèfòmans segondè ak fyab nan konektè SC fè yo ideyal pou transmèt vwa, done, ak siyal videyo sou rezo fib optik.
Rezo lokal yo (LAN) benefisye tou de itilizasyon konektè SC yo. Yo souvan itilize nan rezo Ethernet, ki pèmèt transmisyon done gwo vitès ant aparèy yo. Konektè SC bay yon koneksyon an sekirite ak ki estab, asire pèt siyal minimòm ak pousantaj transmisyon done segondè.
2. LC Connector: Ti men pwisan
LC (Lucent Connector) se yon konektè fib optik ki fè pati kategori konektè ti fòm faktè (SFF). Li se li te ye pou gwosè kontra enfòmèl ant li yo ak karakteristik yon férule 1.25 mm, ki se pi piti pase férule estanda 2.5 mm nan lòt konektè. Sa a konsepsyon ti gwosè te kontribye nan popilarite a toupatou nan konektè LC, espesyalman nan aplikasyon pou kominikasyon done kote koneksyon wo-dansite yo mande yo.
Konektè LC yo piti nan gwosè epi yo ideyal pou anviwònman ki gen gwo dansite tankou sant done kote espas souvan limite. Konpare ak pi gwo konektè, lè l sèvi avèk konektè LC, konsèpteur rezo ka reyalize yon pi gwo kantite koneksyon nan menm espas fizik la. Sa a se espesyalman enpòtan nan monn done ki kondwi jodi a, kote demann pou ogmante bandwidth ak pi vit transmisyon done kontinye ap grandi.
Tandans nan direksyon pou kab efikas tou te kondwi popilarite nan konektè LC. Pandan rezo yo kontinye evolye ak amelyore vitès pi wo, bezwen pou koneksyon ki pi efikas ak serye vin kritik. Konektè LC yo gen pèt ensèsyon ki ba ak pèt segondè retounen, ki asire ke minimòm siyal atenuasyon ak maksimize pèfòmans nan lyen fib. Sa fè yo ideyal pou aplikasyon pou transmisyon done gwo vitès, tankou Gigabit Ethernet.
Yon lòt rezon pou itilize toupatou nan konektè LC se konpatibilite yo ak yon varyete de kalite fib, ki gen ladan fib sèl-mòd ak multimode. Adaptabilite sa a pèmèt entegrasyon san pwoblèm nan diferan achitekti rezo epi asire ke konektè LC yo ka itilize nan yon pakèt aplikasyon.

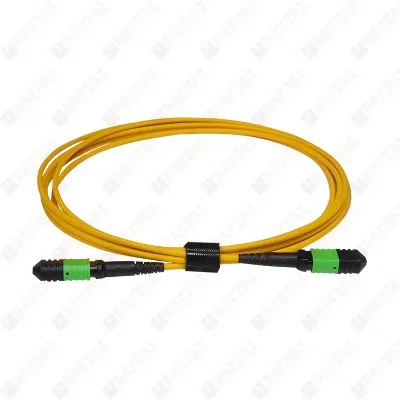

3. MTP/MPO fibre connecteurs
MTP/MPO konektè fib kanpe soti nan lòt konektè fib akòz konsepsyon inik yo kòm konektè milti-fib. Kontrèman ak konektè tankou SC oswa LC, ki anjeneral akomode yon sèl fib, MTP / MPO konektè konbine fib miltip nan yon sèl ferrule rektangilè. Konektè sa yo ka akomode 12 a 24 fib, sa ki fè yo ideyal pou koneksyon paralèl fib gwo Pleasant.
Pou akomode fib miltip nan férule a, gwosè a pi gwo nan konektè MTP / MPO a obligatwa. Konsepsyon sa a pèmèt plizyè kouran done yo dwe transmèt ansanm, sa ki fè li ideyal pou aplikasyon ki mande gwo kapasite done, tankou rezo 40G ak 100G.
Sepandan, konpleksite konektè MTP/MPO a se nan polarite li yo, konfigirasyon gason ak fi. Konektè a gen yon mekanis kle ki asire bon aliyman ak anpeche move koneksyon. Oryantasyon kle-up ak kle-desann refere a pozisyon kle a sou konektè a, ki dwe matche ak kle ki koresponn lan sou adaptè a oswa resipyan an. Anplis de sa, konektè MTP/MPO yo disponib nan vèsyon gason ak fi epi yo dwe byen marye pou yon koneksyon siksè.
Malgre konpleksite yo, konektè MTP/MPO ofri avantaj enpòtan nan koneksyon wo dansite ak transmisyon done efikas. Kapasite yo pou okipe fib miltip nan yon sèl konektè diminye kantite espas ki nesesè pou koneksyon, sa ki fè yo gen anpil valè nan sant done ak lòt anviwònman espas ki limite. Anplis de sa, kapasite transmisyon paralèl MTP/MPO konektè yo pèmèt pi wo Pleasant ak pi vit pousantaj transfè done.
4. ST Connecteurs: tradisyonèl ak yon bòn
Konektè ST (dwat pwent) yo konnen pou fyab san parèy yo nan jaden fib optik malgre konsepsyon tradisyonèl yo. Konektè sa yo prezante yon mekanis kouple bayonèt ki asire yon koneksyon an sekirite ak ki estab. Bayonet kouti enplike yon mekanis tòde-lock nan ki konektè a mete ak Lè sa a, trese fèmen li an plas. Konsepsyon sa a bay yon koneksyon an sekirite ak serye ki anpeche dekoneksyon aksidan.
Fyab plis amelyore pa férule seramik nan konektè ST a, ki asire aliyman egzak nwayo fib la. Aliyman sa a minimize pèt siyal ak maksimize pèfòmans nan lyen fib optik la. Materyèl seramik yo itilize nan ferrule a tou rezistan a mete ak korozyon, kontribye nan fyab alontèm nan konektè a.
Konektè ST yo lajman itilize nan yon varyete aplikasyon endistriyèl, ki gen ladan plant fabrikasyon, enstalasyon lwil oliv ak gaz, ak sistèm transpò. Konektè sa yo apwopriye pou anviwònman kote kab optik yo ka sibi estrès fizik, tankou rale oswa koube. Konstriksyon solid ST konektè pèmèt yo kenbe tèt ak estrès sa yo epi kenbe yon koneksyon serye.
Yon lòt avantaj nan konektè ST se konpatibilite yo ak fib optik sèl-mòd ak multimode. Adaptabilite sa a pèmèt yo itilize yo nan yon pakèt aplikasyon, soti nan kominikasyon long distans ak rezo lokal yo. Konektè ST yo disponib nan konfigirasyon senp ak duplex, sa ki pèmèt kominikasyon bidireksyon sou yon sèl fib oswa separe fib transmèt ak resevwa.
An rezime, mond lan nan konektè fib optik se vas ak dinamik. Chwazi konektè dwat la mande pou konprann bezwen espesifik aplikasyon an epi konsidere faktè tankou gwosè, konpatibilite, ak dilatabilite nan lavni. Fyab la ak efikasite nan rezo kominikasyon depann sou seleksyon an atansyon ak antretyen apwopriye nan konektè sa yo.
